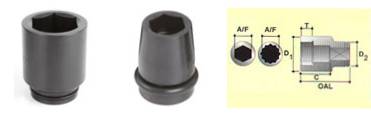

Vasos de impacto de pared delgada (hexágono métrico)


impacto-enchufes-pared-delgada-métrica-hexagonal
A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
mm
MODELO
Número
D1
mm
D2
mm
T
mm
C
mm
OAL
mm
Peso
Kg.
8
10
11
S-06 M8T
S-06 M10T
S-06 M11T
12.3
14.8
16.1
19.0
19.0
19.0
6.0
7.0
8.0
14.0
14.0
14.0
25.5
25.5
25.5
0.028
0.030
0.031
13
17
19
S-06 M13T
S-06 M17T
S-06 M19T
18.6
23.7
26.3
19.0
22.0
22.0
9.0
12.0
12.0
14.0
18.0
18.0
25.5
30.0
30.0
0.035
0.069
0.081
