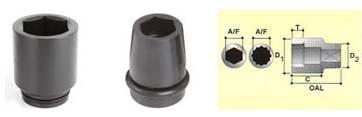

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
| A / F mm | MODELO Número | D1 mm | D2 mm | T mm | C mm | OAL mm | Peso Kg. |
|---|---|---|---|---|---|---|---|
| 8 10 11 |
S-06 M8T S-06 M10T S-06 M11L |
12.3 14.8 16.1 |
19.0 19.0 19.0 |
6.0 7.0 8.0 |
14.0 14.0 14.0 |
25.5 25.5 25.5 |
0.028 0.030 0.031 |
| 13 17 19 |
S-06 M13T S-06 M17T S-06 M19T |
18.6 23.7 26.3 |
19.0 22.0 22.0 |
9.0 12.0 12.0 |
14.0 18.0 18.0 |
25.5 30.0 30.0 |
0.035 0.069 0.081 |
