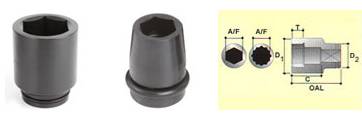

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
| A / F pulgada | MODELO Número | D1 pulgada | D2 pulgada | T pulgada | C pulgada | OAL pulgada | Peso libras |
|---|---|---|---|---|---|---|---|
| 5/16 3/8 7/16 |
S-0605L S-0606L S-0607L |
0.550 0.629 0.668 |
0.747 0.747 0.747 |
0.236 0.275 0.314 |
1.650 1.650 1.650 |
2.122 2.122 2.122 |
0.122 0.135 0.141 |
| 1/2 9/16 5/8 |
S-0608L S-0609L S-0610L |
0.786 0.864 0.944 |
0.786 0.864 0.866 |
0.354 0.393 0.433 |
1.650 1.886 1.811 |
2.122 2.358 2.362 |
0.184 0.243 0.265 |
