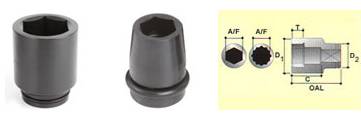

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
| A / F pulgada | MODELO Número | D1 pulgada | D2 pulgada | T pulgada | C pulgada | OAL pulgada | Peso libras |
|---|---|---|---|---|---|---|---|
| 8 9 10 |
S-08M8L S-08M9L S-08M10L |
15.0 16.0 17.0 |
25.0 25.0 25.0 |
6.0 7.0 8.0 |
63.0 63.0 63.0 |
80.0 80.0 80.0 |
0.112 0.117 0.122 |
| 11 12 13 |
S-08M11L S-08M12L S-08M13L |
19.0 20.0 21.0 |
25.0 25.0 25.0 |
9.0 9.0 10.0 |
63.0 63.0 63.0 |
80.0 80.0 80.0 |
0.142 0.149 0.156 |
| 14 15 16 |
S-08M14L S-08M15L S-08M16L |
22.0 24.0 25.0 |
25.0 25.0 25.0 |
10.0 11.0 11.0 |
63.0 63.0 63.0 |
80.0 80.0 80.0 |
0.160 0.184 0.192 |
| 17 18 19 |
S-08M17L S-08M18L S-08M19L |
26.0 27.0 29.0 |
26.0 27.0 29.0 |
12.0 13.0 14.0 |
63.0 63.0 63.0 |
80.0 80.0 80.0 |
0.207 0.222 0.264 |
| 21 22 23 |
S-08M21L S-08M22L S-08M23L |
31.0 32.0 34.0 |
30.0 30.0 30.0 |
14.0 14.0 15.0 |
63.0 68.0 68.0 |
80.0 85.0 85.0 |
0.297 0.333 0.375 |
| 24 25 26 |
S-08M24L S-08M25L S-08M26L |
35.0 36.0 37.0 |
30.0 30.0 30.0 |
15.0 16.0 16.0 |
68.0 68.0 68.0 |
85.0 85.0 85.0 |
0.389 0.403 0.415 |
| 27 28 30 |
S-08M27L S-08M28L S-08M30L |
39.0 40.0 42.0 |
30.0 30.0 30.0 |
16.0 17.0 17.0 |
68.0 68.0 68.0 |
85.0 85.0 85.0 |
0.459 0.476 0.501 |
| 32 36 |
S-08M32L S-08M36L |
45.0 50.0 |
44.0 44.0 |
18.0 20.0 |
68.0 68.0 |
85.0 85.0 |
0.684 0.799 |
