Métrica Profunda # 5 Spline


Métrica Profunda # 5 Spline

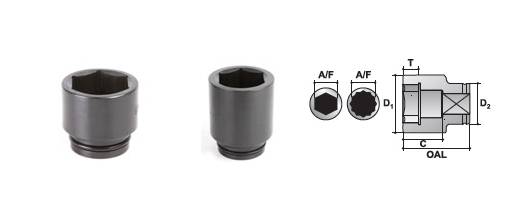

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
mm
MODELO
Número
D1
mm
D2
mm
T
mm
C
mm
OAL
mm
21
22
23
S-95 M21L
S-95 M22L
S-95 M23L
48.0
48.0
48.0
56.0
56.0
56.0
14.0
14.0
14.0
115.0
115.0
115.0
160.0
160.0
160.0
24
25
26
S-95 M24L
S-95 M25L
S-95 M26L
50.0
50.0
52.0
56.0
56.0
56.0
16.0
16.0
16.0
115.0
115.0
115.0
160.0
160.0
160.0
27
28
29
S-95 M27L
S-95 M28L
S-95 M29L
52.0
52.0
54.0
56.0
56.0
56.0
16.0
16.0
16.0
115.0
115.0
115.0
160.0
160.0
160.0
30
31
32
S-95 M30L
S-95 M31L
S-95 M32L
54.0
60.0
60.0
56.0
56.0
56.0
21.0
21.0
21.0
115.0
115.0
115.0
160.0
160.0
160.0
33
34
35
S-95 M33L
S-95 M34L
S-95 M35L
60.0
60.0
60.0
56.0
56.0
56.0
21.0
21.0
21.0
115.0
115.0
115.0
160.0
160.0
160.0
36
37
38
S-95 M36L
S-95 M37L
S-95 M38L
63.0
63.0
63.0
56.0
56.0
56.0
25.0
25.0
25.0
115.0
115.0
115.0
160.0
160.0
160.0
39
40
41
S-95 M39L
S-95 M40L
S-95 M41L
67.0
67.0
67.0
56.0
56.0
56.0
25.0
25.0
28.0
115.0
115.0
115.0
160.0
160.0
160.0
42
43
44
S-95 M42L
S-95 M43L
S-95 M44L
67.0
67.0
73.0
56.0
56.0
56.0
28.0
28.0
28.0
115.0
115.0
115.0
160.0
160.0
160.0
45
46
47
S-95 M45L
S-95 M46L
S-95 M47L
73.0
73.0
73.0
56.0
56.0
56.0
28.0
28.0
28.0
115.0
115.0
115.0
160.0
160.0
160.0
48
49
50
S-95 M48L
S-95 M49L
S-95 M50L
73.0
73.0
82.0
56.0
56.0
56.0
28.0
28.0
28.0
115.0
115.0
115.0
160.0
160.0
160.0
51
52
S-95 M51L
S-95 M52L
82.0
82.0
56.0
56.0
28.0
28.0
115.0
115.0
160.0
160.0
