Hexágono profundo fraccional de 3/4 "(pared delgada)


3/4 fraccional de hexágono profundo (pared delgada)

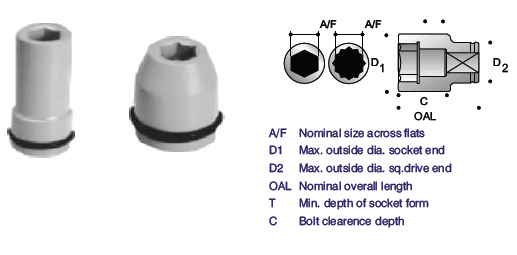

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
pulgada
MODELO
Número
D1
pulgada
D2
pulgada
T
pulgada
C
pulgada
OAL
pulgada
Peso
libras
11/16
3/4
13/16
S-12 11LT
S-12 12LT
S-12 13LT
1.128
1.197
1.295
1.654
1.654
1.654
0.472
0.472
0.512
2.402
2.402
2.402
3.346
3.346
3.346
0.950
0.980
1.030
7/8
15/16
1
S-12 14LT
S-12 15LT
S-12 16LT
1.390
1.449
1.516
1.654
1.654
1.654
0.512
0.591
0.591
2.402
2.402
2.598
3.346
3.346
3.543
1.090
1.130
1.200
1.1/16
1.1/8
1.3/16
S-12 17LT
S-12 18LT
S-12 19LT
1.594
1.748
1.778
1.654
1.732
1.732
0.630
0.709
0.709
2.598
2.598
2.598
3.543
3.543
3.543
1.410
1.500
1.530
1.1/4
1.5/16
1.3/8
S-12 20LT
S-12 21LT
S-12 22LT
1.843
1.941
2.043
1.732
1.732
1.732
0.709
0.787
0.787
2.598
2.598
2.598
3.543
3.543
3.543
1.600
1.690
1.810
1.7/16
1.1/2
1.9/16
S-12 23LT
S-12 24LT
S-12 25LT
2.073
2.142
2.299
1.732
2.126
2.126
0.787
0.906
0.906
2.598
2.598
2.598
3.543
3.543
3.543
1.830
2.240
2.430
1.5/8
1.11/16
S-12 26LT
S-12 27LT
2.378
2.378
2.126
2.126
0.984
0.984
2.598
2.598
3.543
3.543
2.410
2.410
1.3/4
1.13/16
S-12 28LT
S-12 29LT
2.520
2.550
2.126
2.126
0.984
0.984
2.598
2.598
3.543
3.543
2.570
2.600
