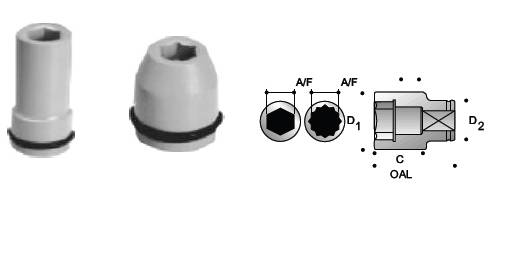

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F mm | MODELO Número | D1 mm | D2 mm | T mm | C mm | OAL mm | Peso Kg. |
|---|---|---|---|---|---|---|---|
32 33 34 |
12M 32LDS 12M 33LDS 12M 34LDS |
62.0 65.0 65.0 |
44.0 44.0 44.0 |
19.0 19.0 20.0 |
65.0 65.0 65.0 |
90.0 90.0 90.0 |
0.910 0.940 0.950 |
36 38 39 |
12M 36LDS 12M 38LDS 12M 39LDS |
68.0 70.0 73.0 |
44.0 54.0 54.0 |
20.0 20.0 20.0 |
65.0 65.0 65.0 |
90.0 90.0 90.0 |
1.010 1.100 1.125 |
40 41 42 |
12M 40LDS 12M 41LDS 12M 42LDS |
73.0 75.0 78.0 |
54.0 54.0 54.0 |
20.0 22.0 22.0 |
65.0 65.0 70.0 |
90.0 90.0 90.0 |
1.125 1.150 1.150 |
43 46 |
12M 43LDS 12M 46LDS |
78.0 83.0 |
54.0 54.0 |
22.0 23.0 |
70.0 75.0 |
95.0 100.0 |
1.150 1.340 |
