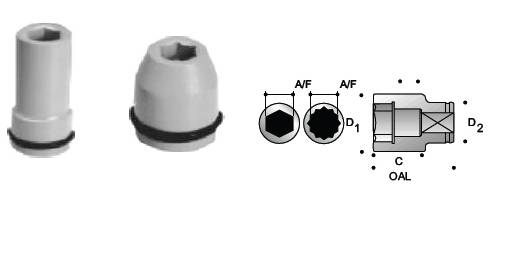

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F pulgada | MODELO Número | D1 pulgada | D2 pulgada | T pulgada | C pulgada | OAL pulgada | Peso libras |
|---|---|---|---|---|---|---|---|
32 33 34 |
12M32DS 12M33DS 12M34DS |
62.0 65.0 65.0 |
44.0 44.0 44.0 |
19.0 19.0 20.0 |
27.0 27.0 30.0 |
52.0 52.0 55.0 |
0.510 0.540 0.550 |
36 38 39 |
12M36DS 12M38DS 12M39DS |
68.0 70.0 73.0 |
44.0 54.0 54.0 |
20.0 20.0 20.0 |
30.0 30.0 30.0 |
55.0 55.0 55.0 |
0.610 0.700 0.725 |
40 41 42 |
12M40DS 12M41DS 12M42DS |
73.0 75.0 78.0 |
54.0 54.0 54.0 |
20.0 22.0 22.0 |
30.0 33.0 33.0 |
55.0 58.0 58.0 |
0.725 0.750 0.750 |
43 46 |
12M43DS 12M46DS |
78.0 83.0 |
54.0 54.0 |
22.0 23.0 |
33.0 35.0 |
58.0 60.0 |
0.750 0.940 |
