Hexágono fraccional de 3/4 "

$3/4 fraccional hexagonal$

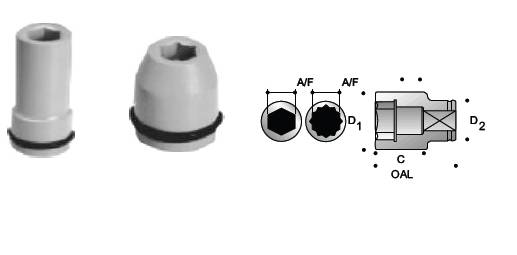

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno

A / F pulgada	MODELO Número	D1 pulgada	D2 pulgada	T pulgada	C pulgada	OAL pulgada	Peso libras
9/16 5/8 11/16	S-1209 S-1210 S-1211	1.131 1.181 1.211	1.654 1.654 1.654	0.472 0.472 0.472	0.827 0.827 0.827	1.772 1.772 1.772	0.620 0.670 0.690
3/4 13/16 7/8	S-1212 S-1213 S-1214	1.260 1.417 1.535	1.654 1.654 1.654	0.472 0.512 0.512	0.827 0.945 0.945	1.772 1.890 1.890	0.670 0.740 0.770
15/16 1 1.1/16	S-1215 S-1216 S-1217	1.535 1.614 1.732	1.654 1.732 1.732	0.591 0.591 0.630	0.945 0.945 0.945	1.890 1.890 1.890	0.750 0.830 0.870
1.1/8 1.3/16 1.1/4	S-1218 S-1219 S-1220	1.850 1.880 1.929	1.732 1.732 1.732	0.709 0.709 0.709	1.063 1.063 1.063	2.008 2.008 2.008	0.970 0.970 1.000
1.5/16 1.3/8 1.7/16	S-1221 S-1222 S-1223	2.047 2.076 2.106	1.732 2.126 2.126	0.787 0.787 0.787	1.181 1.181 1.181	2.126 2.126 2.126	1.120 1.400 1.400
1.1/2 1.9/16 1.5/8	S-1224 S-1225 S-1226	2.344 2.352 2.441	2.126 2.126 2.126	0.906 0.906 0.984	1.378 1.378 1.378	2.323 2.323 2.323	1.660 1.760 1.790
1.11/16 1.3/4 1.13/16	S-1227 S-1228 S-1229	2.480 2.688 2.688	2.126 2.126 2.126	0.984 0.984 0.984	1.496 1.496 1.496	2.441 2.441 2.441	1.900 2.070 2.070
1.7/8 2	S-1230 S-1232	2.706 2.981	2.126 2.441	1.102 1.181	1.614 1.732	2.559 2.677	2.130 2.780
