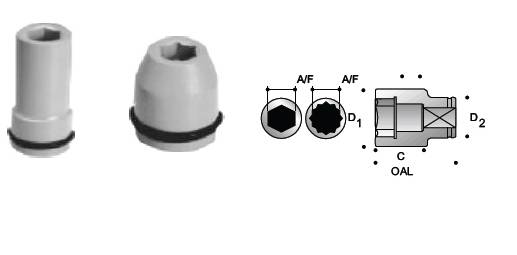

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F pulgada | MODELO Número | D1 pulgada | D2 pulgada | T pulgada | C pulgada | OAL pulgada | Peso libras |
|---|---|---|---|---|---|---|---|
1.1/4 1.5/16 1.3/8 |
12 20DS 12 21DS 12 22DS |
2.440 2.559 2.677 |
1.732 1.732 1.732 |
0.748 0.748 0.787 |
1.047 1.047 1.165 |
2.047 2.047 2.165 |
1.120 1.210 1.340 |
1.7/16 1.1/2 1.9/16 |
12 23DS 12 24DS 12 25DS |
2.755 2.755 2.874 |
2.125 2.125 2.125 |
0.787 0.787 0.787 |
1.165 1.165 1.166 |
2.165 2.165 2.165 |
1.495 1.540 1.595 |
1.5/8 1.11/16 1.3/4 |
12 26DS 12 27DS 12 28DS |
2.952 3.070 3.149 |
2.125 2.125 2.125 |
0.787 0.866 0.866 |
1.283 1.283 1.283 |
2.283 2.283 2.283 |
1.650 1.650 1.760 |
1.13/16 1.7/8 |
12 29DS 12 30DS |
3.267 3.346 |
2.125 2.125 |
0.905 0.905 |
1.362 1.362 |
2.362 2.362 |
2.070 2.110 |
