3 1/2 "- Hexágono fraccional


3 1/2 - Hexágono fraccional

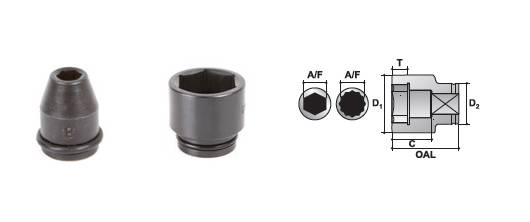

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
pulgada
Número de modelo
D1
pulgada
D2
pulgada
T
pulgada
C
pulgada
OAL
pulgada
4.5/8
4.7/8
5.1/4
S-5674
S-5678
S-5684
6.889
7.283
7.755
6.889
6.889
6.889
2.834
2.834
3.149
4.015
4.330
4.645
7.165
7.480
7.795
5.3/8
5.5/8
5.3/4
S-5686
S-5690
S-5692
7.874
8.267
8.385
6.889
6.889
6.889
3.267
3.385
3.385
4.645
5.275
5.275
7.795
8.425
8.425
6
6.1/8
6.1/2
S-5696
S-5698
S-56104
8.700
8.858
9.330
6.889
6.889
6.889
3.543
3.622
3.858
5.275
5.275
5.944
8.425
8.425
9.094
6.7/8
7.1/4
7.5/8
S-56110
S-56116
S-56122
9.803
10.275
10.826
6.889
6.889
6.889
4.015
4.409
4.645
5.944
6.181
6.496
9.094
9.330
9.645
8
8.3/8
9.1/8
S-56128
S-56134
S-56146
11.220
11.653
12.598
6.889
6.889
6.889
4.724
4.803
5.196
7.204
7.204
7.834
10.354
10.354
10.984
