3 1/2 "- Hexágono profundo fraccional

$3 1/2 - Hexágono profundo fraccional$

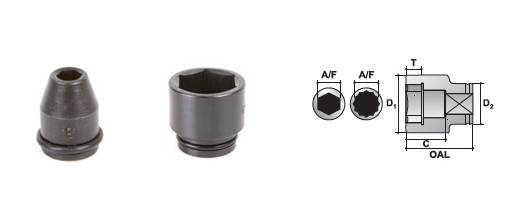

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno

A / F pulgada	MODELO Número	D1 pulgada	D2 pulgada	T pulgada	C pulgada	OAL pulgada
4.5/8 4.7/8 5.1/4	S-5674L S-5678L S-5684L	6.889 7.283 7.755	6.889 6.889 6.889	2.834 2.834 3.149	7.756 7.756 7.874	10.906 10.906 11.024
5.3/8 5.5/8 5.3/4	S-5686L S-5690L S-5692L	7.874 8.267 8.385	6.889 6.889 6.889	3.267 3.385 3.385	7.874 8.543 8.543	11.024 11.693 11.693
6 6.1/8 6.1/2	S-5696L S-5698L S-56104L	8.700 9.055 9.330	6.889 6.889 6.889	3.543 3.622 3.858	8.543 8.543 9.173	11.693 11.693 12.323
6.7/8 7.1/4 7.5/8	S-56110L S-56116L S-56122L	9.803 10.275 10.826	6.889 6.889 6.889	4.015 4.409 4.645	9.173 9.448 9.763	12.323 12.598 12.913
8 8.3-8 9.1/8	S-56128L S-56134L S-56146L	11.220 11.653 12.598	6.889 6.889 6.889	4.173 4.448 5.763	10.472 10.472 11.102	13.322 13.622 14.252
