2 1/2 "- Hexágono fraccional


2 1/2 - Hexágono fraccional

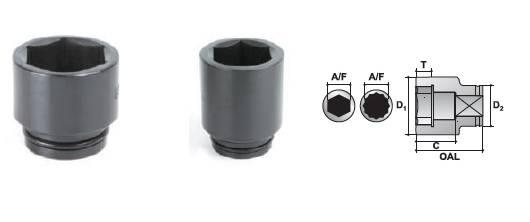

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
pulgada
MODELO
Número
D1
pulgada
D2
pulgada
T
pulgada
C
pulgada
OAL
pulgada
Peso
Kg.
1.5/8
1.3/4
1.7/8
S-4026
S-4028
S-4030
3.386
3.386
3.386
4.567
4.567
4.567
1.102
1.102
1.102
1.811
1.811
1.811
4.094
4.094
4.094
11.30
11.30
11.30
2
2.1/8
2.1/4
S-4032
S-4034
S-4036
3.543
3.642
3.789
4.567
4.882
4.882
1.142
1.181
1.260
1.811
1.811
2.047
4.094
4.094
4.331
11.10
12.90
13.50
2.3/8
2.1/2
2.5/8
S-4038
S-4040
S-4042
3.937
4.133
4.281
5.000
5.000
5.000
1.147
1.496
1.496
2.205
2.283
2.283
4.488
4.567
4.567
14.60
15.00
15.20
2.3/4
2.7/8
2.15/16
S-4044
S-4046
S-4047
4.429
4.577
4.675
5.000
5.000
5.000
1.575
1.575
1.654
2.362
2.362
2.520
4.646
4.646
4.803
15.50
15.70
16.20
3
3.1/8
3.1/4
S-4048
S-4050
S-4052
4.774
4.921
4.999
5.000
5.000
5.000
1.732
1.732
1.890
2.520
2.520
2.677
4.803
4.803
4.961
16.40
16.50
16.70
3.3/8
3.1/2
3.5/8
S-4054
S-4056
S-4058
5.197
5.354
5.394
5.000
5.000
5.000
1.969
2.047
2.047
2.677
2.756
2.756
5.079
5.118
5.118
18.90
19.50
20.40
3.3/4
3.7/8
4
S-4060
S-4062
S-4064
5.591
5.787
5.827
5.000
5.000
5.000
2.126
2.205
2.205
2.835
3.071
3.071
5.197
5.433
5.433
20.60
21.60
22.40
4.1/8
4.1/4
4.3/8
S-4066
S-4068
S-4070
6.063
6.299
6.379
5.000
5.000
5.000
2.362
2.520
2.520
3.228
3.386
3.386
5.591
5.748
5.748
24.20
26.50
26.40
4.1/2
4.5/8
4.7/8
S-4072
S-4074
S-4078
6.496
6.536
7.047
5.000
5.000
5.000
2.638
2.638
2.874
3.504
3.504
3.740
5.866
5.866
6.024
26.80
28.00
30.10
5
5.1/8
5.1/4
S-4080
S-4082
S-4084
7.163
7.203
7.203
5.000
5.000
5.000
2.992
2.992
2.992
3.858
3.858
3.858
6.142
6.142
6.142
31.00
32.10
32.10
5.3/8
5.1/2
5.5/8
S-4086
S-4088
S-4090
7.609
7.717
7.757
5.984
5.984
5.984
3.110
3.228
3.228
4.055
4.173
4.173
6.339
6.457
6.457
41.10
40.90
41.70
5.3/4
6.1/8
6.1/2
S-4092
S-4098
S-40104
8.081
9.016
9.016
5.984
5.890
6.890
3.346
3.780
3.780
4.291
4.803
4.803
6.575
7.087
7.087
45.20
59.80
59.80
6.7/8
7
7.1/4
S-40110
S-40112
S-40116
9.528
9.685
10.000
6.890
6.890
6.890
3.937
4.055
4.173
5.039
5.157
5.276
7.323
7.441
7.559
66.40
66.60
71.60
7.1/2
7.5/8
7.3/4
S-40120
S-40122
S-40124
10.276
10.433
10.433
6.890
6.890
6.890
4.291
4.409
4.409
5.394
5.591
5.591
7.677
7.874
7.874
74.90
76.60
76.60
7.7/8
8
8.1/8
S-40126
S-40128
S-40130
10.748
11.748
11.220
6.890
6.890
6.890
4.528
4.528
4.724
5.709
5.709
5.906
7.992
7.992
8.189
82.50
83.60
87.80
8.1/4
8.3/8
8.1/2
S-40132
S-40134
S-40136
11.220
11.225
11.496
6.890
6.890
6.890
4.724
4.724
4.843
5.906
5.906
6.024
8.189
8.189
8.307
87.80
88.70
92.30
9
9.1/4
S-40144
S-40148
12.029
12.029
6.890
6.890
5.118
5.118
6.299
6.299
8.583
8.583
101.80
101.80
