Bisquare de profundidad métrica de 1 "

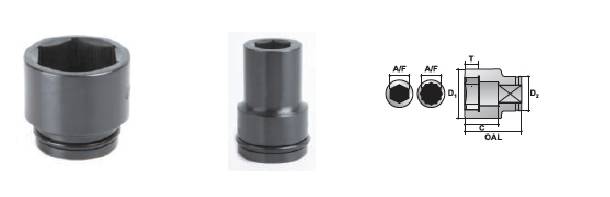

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno

A / F mm	MODELO Número	D1 mm	D2 mm	T mm	C mm	OAL mm	Peso Kg.
32 33 34	16M 32LDS 16M 33LDS 16M 34LDS	65.0 65.0 68.0	54.0 54.0 54.0	21.0 21.0 21.0	80.0 80.0 80.0	110.0 110.0 110.0	1.46 1.46 1.50
35 36 38	16M 35LDS 16M 36LDS 16M 38LDS	68.0 71.0 74.0	54.0 54.0 54.0	21.0 25.0 25.0	80.0 80.0 80.0	110.0 110.0 110.0	1.50 1.52 1.75
39 40 41	16M 39LDS 16M 40LDS 16M 41LDS	74.0 77.0 77.0	54.0 54.0 54.0	25.0 25.0 28.0	80.0 80.0 80.0	110.0 110.0 110.0	1.75 1.76 1.76
42 43 46	16M 42LDS 16M 43LDS 16M 46LDS	80.0 80.0 86.0	54.0 54.0 54.0	28.0 28.0 28.0	80.0 80.0 80.0	110.0 110.0 110.0	1.96 2.16 2.30
50 51 54	16M 50LDS 16M 51LDS 16M 54LDS	90.0 93.0 98.0	54.0 54.0 54.0	28.0 28.0 28.0	80.0 80.0 80.0	110.0 110.0 110.0	2.50 2.60 2.95
55 57 60	16M 55LDS 16M 57LDS 16M 60LDS	98.0 103.0 106.0	54.0 86.0 86.0	30.0 30.0 32.0	80.0 80.0 100.0	110.0 110.0 130.0	2.95 3.65 4.00
65	16M 65LDS	112.0	86.0	38.0	100.0	130.0	4.55
