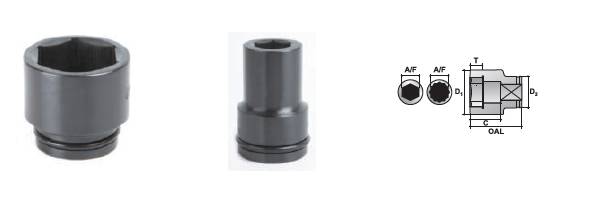

Bisquare métrico de 1 "

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno

A / F mm	MODELO Número	D1 mm	D2 mm	T mm	C mm	OAL mm	Peso Kg.
32 33 34	16M 32DS 16M 33DS 16M 34DS	65.0 65.0 68.0	54.0 54.0 54.0	21.0 21.0 21.0	28.0 28.0 31.0	58.0 58.0 61.0	0.86 0.86 0.90
35 36 38	16M 35DS 16M 36DS 16M 38DS	68.0 71.0 74.0	54.0 54.0 54.0	21.0 25.0 25.0	31.0 31.0 35.0	61.0 61.0 65.0	0.90 0.92 1.15
39 40 41	16M 39DS 16M 40DS 16M 41DS	74.0 77.0 77.0	54.0 54.0 54.0	25.0 25.0 28.0	35.0 35.0 35.0	65.0 65.0 65.0	1.15 1.16 1.16
42 43 46	16M 42DS 16M 43DS 16M 46DS	80.0 80.0 86.0	54.0 54.0 54.0	28.0 28.0 28.0	35.0 40.0 40.0	65.0 70.0 70.0	1.36 1.46 1.50
50 51 54	16M 50DS 16M 51DS 16M 54DS	90.0 93.0 98.0	54.0 54.0 54.0	28.0 28.0 28.0	43.0 43.0 47.0	73.0 73.0 77.0	1.70 1.80 2.25
55 57 60	16M 55DS 16M 57DS 16M 60DS	98.0 103.0 106.0	54.0 86.0 86.0	30.0 30.0 32.0	47.0 47.0 53.0	77.0 77.0 83.0	2.25 2.95 3.20
65	16M 65DS	112.0	86.0	38.0	56.0	86.0	3.65
