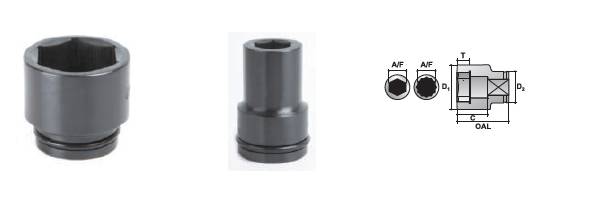

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F pulgada | MODELO Número | D1 pulgada | D2 pulgada | T pulgada | C pulgada | OAL pulgada | Peso libras |
|---|---|---|---|---|---|---|---|
1.1/4 1.5/16 1.3/8 |
16 20DS 16 21DS 16 22DS |
2.559 2.559 2.677 |
2.125 2.125 2.125 |
0.826 0.826 0.826 |
1.141 1.141 1.220 |
2.283 2.283 2.401 |
1.89 1.89 1.98 |
1.7/16 1.1/2 1.9/16 |
16 23DS 16 24DS 16 25DS |
2.795 2.913 2.834 |
2.125 2.125 2.125 |
0.984 0.984 0.984 |
1.220 1.377 1.377 |
2.401 2.559 2.559 |
2.02 2.53 2.55 |
1.5/8 1.11/16 1.3/4 |
16 26DS 16 27DS 16 28DS |
3.031 3.149 3.267 |
2.125 2.125 2.125 |
1.102 1.102 1.102 |
1.377 1.574 1.574 |
2.559 2.755 2.755 |
2.55 3.30 3.30 |
1.13/16 1.7/8 2 |
16 29DS 16 30DS 16 32DS |
3.385 3.503 3.661 |
2.125 2.125 2.125 |
1.102 1.102 1.102 |
1.574 1.574 1.692 |
2.755 2.755 2.874 |
3.52 3.52 3.96 |
2.1/16 2.1/8 2.3/16 |
16 33DS 16 34DS 16 35DS |
3.779 3.779 3.937 |
2.125 2.125 2.125 |
1.102 1.102 1.181 |
1.692 1.850 1.850 |
2.874 3.031 3.031 |
4.95 4.95 6.49 |
2.1/4 2.3/8 2.1/2 |
16 36DS 16 38DS 16 40DS |
4.055 4.173 4.409 |
3.385 3.385 3.385 |
1.181 1.259 1.259 |
2.007 2.086 2.204 |
3.188 3.267 3.385 |
6.49 7.04 8.47 |
