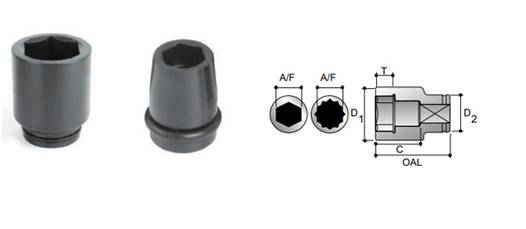

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F mm | MODELO Número | D1 mm | D2 mm | T pulgada | C mm | OAL mm | Peso Kg. |
|---|---|---|---|---|---|---|---|
15 16 17 |
S-08 M15T S-08 M16T S-08 M17T |
22.0 23.3 25.0 |
25.0 25.0 25.0 |
11.0 11.0 12.0 |
18.0 18.0 19.0 |
35.0 35.0 36.0 |
0.073 0.078 0.086 |
18 19 21 |
S-08 M18T S-08 M19T S-08 M21T |
26.0 27.0 29.5 |
26.0 27.0 30.0 |
13.0 14.0 14.0 |
20.0 21.0 22.0 |
37.0 38.0 39.0 |
0.097 0.109 0.137 |
