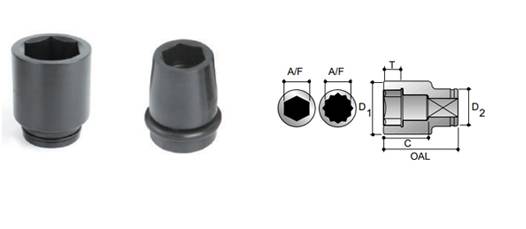

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F pulgada | MODELO Número | D1 pulgada | D2 pulgada | T pulgada | C pulgada | OAL pulgada | Peso libras |
|---|---|---|---|---|---|---|---|
9/16 5/8 11/16 |
S-08 09T S-08 10T S-08 11T |
0.864 0.917 0.984 |
0.984 0.984 0.984 |
0.433 0.433 0.472 |
0.709 0.709 0.748 |
1.378 1.378 1.417 |
0.160 0.170 0.190 |
3/4 13/16 15/16 |
S-08 12T S-08 13T S-08 15T |
1.063 1.161 1.341 |
1.063 1.161 1.181 |
0.551 0.551 0.551 |
0.827 0.866 0.905 |
1.496 1.535 1.614 |
0.240 0.300 0.420 |
