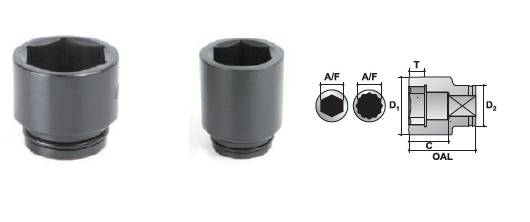

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F pulgada | MODELO Número | D1 pulgada | D2 pulgada | T pulgada | C pulgada | OAL pulgada | Peso Libras. |
|---|---|---|---|---|---|---|---|
1.3 / 8 1,7 / 16 1.1 / 2 | S-2422L S-2423L S-2424L | 2.441 2.520 2.559 | 3.228 3.228 3.307 | 0,827 0,827 0,827 | 3.071 3.071 3.071 | 4.724 4.724 4.724 | 5.80 5,90 5,90 |
1,9 / 16 1,5 / 8 1,11 / 16 | S-2425L S-2426L S-2427L | 2.677 2.717 2.795 | 3.307 3.307 3.307 | 0,866 0,906 0,945 | 3.071 3.268 3.268 | 4.724 4.921 4.921 | 6,40 6,70 6,80 |
1.3 / 4 1,13 / 16 1,7 / 8 | S-2428L S-2429L S-2430L | 2.913 2.953 3.071 | 3.307 3.386 3.386 | 0,984 1.024 1.024 | 3.268 3.268 3.268 | 4.921 4.921 4.921 | 7.00 7.30 7,50 |
1,15 / 16 2 2,1 / 16 | S-2431L S-2432L S-2433L | 3.110 3.189 3.228 | 3.386 3.386 3.386 | 1.063 1.063 1.102 | 3.268 3.268 3.465 | 4.921 4.921 5.118 | 7,50 7.60 8.00 |
2,1 / 8 2,3 / 16 2,1 / 4 | S-2434L S-2435L S-2436L | 3.307 3.465 3.465 | 3.386 3.386 3.386 | 1.102 1,142 1,142 | 3.465 3.465 3.465 | 5.118 5.118 5.118 | 8,10 9,10 8,90 |
2,5 / 16 2,3 / 8 2,7 / 16 | S-2437L S-2438L S-2439L | 3.543 3.543 3.701 | 3.386 3.386 3.386 | 1,181 1.260 1.260 | 3.465 3.465 3.465 | 5.118 5.118 5.118 | 9,20 8,90 9.60 |
2,1 / 2 2,9 / 16 2.5 / 8 | S-2440L S-2441L S-2442L | 3.751 3.898 3.976 | 3.386 3.386 3.386 | 1.260 1.339 1.417 | 4.465 3.858 3.858 | 5.118 5.512 5.512 | 10,50 11.10 11.20 |
2.11 / 16 2,3 / 4 2.13 / 16 | S-2443L S-2444L S-2445L | 4.026 4.094 4.144 | 3.386 3.386 3.386 | 1.417 1,496 1,496 | 3.858 3.858 3.858 | 5.512 5.512 5.512 | 11.40 11,50 12.30 |
2,7 / 8 2.15 / 16 3 | S-2446L S-2447L S-2448L | 4.291 4.370 4.420 | 3.386 3.386 3.386 | 1.575 1,654 1,654 | 3.858 4.252 4.252 | 5.512 5.906 5.906 | 12.60 13.80 14,70 |
3,1 / 16 3,1 / 8 3.3 / 16 | S-2449L S-2450L S-2451L | 4.646 4.646 4.716 | 3.386 3.386 3.386 | 1.732 1.732 1.732 | 4.252 4.252 4.252 | 5.906 5.906 5.906 | 15.00 15.00 16.00 |
3,1 / 4 3,5 / 16 3.3 / 8 | S-2452L S-2453L S-2454L | 4.716 4.882 4.882 | 3.386 3.386 3.386 | 1.732 1.969 1.969 | 4.252 4.646 4.646 | 5.906 6.299 6.299 | 16.00 16,70 16,70 |
3,7 / 16 3,1 / 2 3.9 / 16 | S-2455L S-2456L S-2457L | 5.118 5.118 5.193 | 4.173 4.173 4.173 | 2.087 2.087 2.087 | 5.039 5.039 5.039 | 6.693 6.693 6.693 | 21.30 21.30 21.40 |
3,5 / 8 3.11 / 16 3.3 / 4 | S-2458L S-2459L S-2460L | 5.193 5.315 5.315 | 4.173 4.173 4.173 | 2.087 2.205 2.205 | 5.039 5.039 5.039 | 6.693 6.693 6.693 | 21.40 21,90 21,90 |
3,13 / 16 3,7 / 8 3,15 / 16 | S-2461L S-2462L S-2463L | 5.670 5.670 5.745 | 4.173 4.173 4.173 | 2.323 2.323 2.323 | 5.039 5.039 5.039 | 6.693 6.693 6.693 | 24,90 24,90 25,80 |
4 4.1 / 16 4.1 / 8 | S-2464L S-2465L S-2466L | 5.745 5.827 5.827 | 4.173 4.173 4.173 | 2.323 2.441 2.441 | 5.039 5.433 5.433 | 6.693 7.087 7.087 | 25,80 26.40 26.40 |
4.3 / 16 4.1 / 4 4.3 / 8 | S-2467L S-2468L S-2470L | 6.103 6.103 6.193 | 4.173 4.173 4.173 | 2.559 2.559 2.559 | 5.433 5.433 5.433 | 7.087 7.087 7.087 | 27,70 27,70 28,70 |
4.1 / 2 4.5 / 8 4.3 / 4 | S-2472L S-2474L S-2476L | 6.339 6.575 6.575 | 5.000 5.000 5.000 | 2.677 2.795 2.795 | 5.433 5.827 5.827 | 7.087 7.480 7.480 | 32.30 35,70 35,70 |
5 5.1 / 8 | S-2480L S-2482L | 6.930 7.087 | 5.000 5.000 | 2.193 3.031 | 5.827 5.827 | 7.480 7.480 | 39,40 39,90 |
